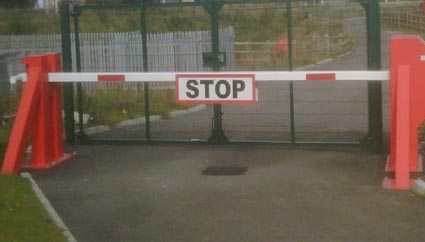

ПОДЪЕМНЫЙ ШЛАГБАУМ
С МЕХАНИЧЕСКИМ ПРИВОДОМ. ТЕСТИРОВАН НА ПРОЧНОСТЬ

ОБЗОР:
Этот вид продукции возможно не самый элегантный из шлагбаумов для   объектов с повышенной степенью безопасности, но он является незаменимым при необходимости обезопасить уже существующий объект. Его удобно использовать для широких проходов или в местах, где под проезжей частью проходят подземные коммуникации. Минимальное углубление в грунт - всего 300мм. Скорость поднимания стрелы 6 сек

ИСПОЛЬЗОВАНИЕ:
Объекты с повышенными требованиями к безопасности, где невозможно использовать продукцию, требующую глубокого погружения в грунт.

РАЗМЕР:
Максимальная возможная ширина проезжей части при использовании этого шлагбаума – 6 м, хотя стрела шлагбаума и не поднимается на высоту 90º.

-Высота нижней части стрелы шлагбаума над уровнем проезжей части в закрытом состоянии – 1 м.

-Высота, если к стреле шлагбаума присоединяется откидное решетчатое защитное заграждение – 1.8 м.

КОНСТРУКЦИЯ:
Стрела шлагбаума – четырехугольный полый стальной профиль на тяжеловесных опорах.

Ведущая опорная стойка 1.8 м высотой, 1 х 1 м шириной присоединена болтами к подземной бетонной подушке в форме звезды.

В ведущей опорной тумбе находится гидравлический силовой цилиндр и концевой выключатель.

Замыкающая опорная тумба   - это двойная полая секция с опорной плитой, которая присоединяется к бетонной подушке в форме звезды.

Замыкающая опорная тумба – съемная (если необходимо провезти широкий груз)

Обе опорные тумбы укреплены консолями, находящимися с внутренней стороны, под углом 45º.

Тестированы в соответствии со стандартом   PAS 68 7500/80 км/ч.

ПРИВОД:
Гидравлический привод, мотор и PLC системы контроля находятся в отдельном корпусе, который закрывается на ключ. Он должен располагаться на расстоянии не больше 15м от шлагбаума.

Для этого вида продукции не предусмотрен ручной привод, поэтому необходимо резервное электропитание, если возникают проблемы с электроснабжением.

ПИТАНИЕ:
415/240в три фазы.
Мощность мотора 4-5 кВт (в зависимости от длины стрелы шлагбаума).

Контрольное напряжение 24 В постоянного тока

ФУНКЦИИ КОНТРОЛЯ:

- Кнопка пуска

-Ключ автоматической разблокировки.

-Клавишный переключатель или нажимная кнопка для перехода в режим реверса.

-Карточки контроля доступа (магнитные/ swipe / proximity ).

- Петли индуктивности: автоматическое закрытие или наблюдение за транспортными средствами

ОПЦИИ ДЛЯ УВЕЛИЧЕНИЯ НАДЕЖНОСТИ :

-Буфер безопасности под стрелой шлагбаума

-Инфракрасный луч, останавливает движение шлагбаума при прерывании

-Петли индуктивности

-Светофор, красный/зеленый, 200мм в диаметре, односторонний или двухсторонний.

-Полноростовая стальная шторка для предотвращения движения пешеходов и велосипедистов

-Предупредительные сигналы на стреле шлагбаума

-Постоянный/прерывистый сигнал на стреле шлагбаума

ВНЕШНИЙ ВИД:
Все стальные поверхности очищены пескоструйным методом в соответствии со стандартом S 3.

УСТАНОВКА ОБОРУДОВАНИЯ:
Ведущая и замыкающая опорные тумбы присоединяются к бетонной подушке в форме звезды с помощью вваренных в неё штифтов. Рама устанавливается в бетонную подушку размером   1200мм x 1200мм x 300мм (глубина) для обеих опорных тумб.   Армирование в форме звезды поставляется как часть сборочного пакета шлагбаума.
