ИСПОЛЬЗОВАНИЕ:

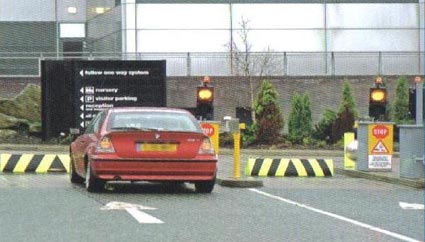

Парковки, муниципальные, коммерческие, промышленные объекты, ограничение доступа пешеходов, контрольно-пропускные пункты.
РАЗМЕР:
Ширина блокирующего сегмента 3 м для парковок, максимальная возможная ширина – 5 м.
Глубина погружения блокирующего сегмента 1185 мм для блокирующего сегмента высотой 340 мм. Глубже для моделей с большей высотой.
Высота в поднятом состоянии 340, 540, 650, 800 мм
КОНСТРУКЦИЯ:
Эти блокираторы состоят из верхней рифленой пластины толщиной 10 мм с нагрузкой на ось до 20 тонн, прикрепленной с помощью тяжелых петель к изготовленному на заводе стальному корпусу, который погружается в грунт. Глубина погружения зависит от высоты блокирующего сегмента.
Стальной корпус содержит каналы для кабелей, гидравлических шлангов, а также дренажа.
Электрогидравлический привод находится в отдельном корпусе, оснащен красным/зеленым светофором. Размер корпуса: высота 1200 мм, ширина 900 мм, глубина 600 мм.
ПРИВОД:
Блокирующий сегмент опускается и поднимается гидравлическим приводом. Насосы и клапаны размещаются в отдельном кабинете, который закрывается на ключ. Гидравлические шланги расположены под землей.
ПИТАНИЕ:
- Для модели высотой 340 мм: 240В одна фаза частотой 50 Гц. Питание может быть однофазное или трехфазное.
- Для моделей с большей высотой: 415В три фазы частотой 50 Гц. В случае отключения электричества есть ручное управление.
СИСТЕМА УПРАВЛЕНИЯ:
Новейшая версия PLC контроля со встроенными функциями безопасности и ручным управлением, возможностью соединить все пункты доступа и автоматизированные системы, систему противопожарной безопасности и другие системы контроля доступа.
ДОПОЛНИТЕЛЬНОЕ ВИЗУАЛЬНОЕ И ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ:
- Указатель «Стоп/Вход воспрещен», прикрепленный на отдельной стойке или к узлу привода.
- Cветофор, красный/зеленый, 200 мм в диаметре в черном корпусе, установленный над узлом привода или на отдельной стойке – односторонний или двухсторонний.
- Мигающий предупредительный желтый сигнал
- Погруженные в грунт петли индуктивности необходимые для автоматизированных систем.
- Электронный луч.
- Предусмотрено место для установки и гидравлические агрегаты отопления для использования в очень холодном климате.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ КОНТРОЛЯ:
- Вход/выход в одном направлении
- Вход/выход в двух направлениях
- Кнопка управления up-stop-down, размещенная в кабинете охранника
- Клавишный селекторный переключатель – оперируется автоматически, вручную или с помощью пульта.
- Переговорное устройство (intercom)
- Считыватель карт
- Платный вход (не в нашей компетенции)
ВНЕШНИЙ ВИД:
Все оборудование оцинковано в соответствии с британским стандартом EN ISO 1461, потом блокиратор грунтован и окрашен в черный и желтый цвет, корпус пульта управления грунтован и окрашен в серый цвет. Возможны другие цвета RAL.
УСТАНОВКА ОБОРУДОВАНИЯ:
Не нужно предварительно готовить фундамент для блокиратора.
Блокиратор устанавливается в заранее вырытую яму. На этом этапе скорректируйте высоту подставных ножек, залейте бетоном и тщательно уплотните его. Таким образом, формируется основание для блокиратора, тем самим, обеспечивая быструю и точную установку.
|
