БЫСТРОДЕЙСТВУЮЩИЕ ВОРОТА - ГАРМОШКА

ОБЗОР:
С нашей точки зрения популярность этого типа ворот будет возрастать, так как они объединяют две функции: блокираторы движения транспорта и механизированные ворота безопасности.

ИСПОЛЬЗОВАНИЕ:
В коммерческих целях, обычно для подземных парковок, тюрем, складов и других логистических центров. Этот тип ворот не проходил тестирование на прочность

РАЗМЕР:
Зависит от выбранного типа ворот (смотри ниже), но до 8 м шириной и до 5 м высотой.

Обычно поставляются как двойные четырехлистовые ворота, но двойные двухлистовые и одинарные двухлистовые также имеются в наличии. Ширина такого типа ворот до 4 м.

КОНСТРУКЦИЯ:
Быстродействующие вертикальноскладные ворота бывают 3 типов:

А – с верхним приводом. Приводной механизм находится вверху ворот, то есть не требуется заложение фундамента, но высота таких ворот должна быть 4,5 м если въезд используется большими грузовиками.

В – с нижним приводом. Вверху ворот нет контролирующих механизмов, но требуется фундамент минимальной глубины по ширине проезжей части.

С – безрельсовая модель. Механизм открывания находится в стойках ворот, поэтому не требуются   рельсы ни вверху, ни   внизу ворот.

Стойки ворот прикрепляются болтами к стальной плите. Полотнища ворот могут быть обрамлены вокруг, с трех или с четырех сторон. Последняя структура обычно используется в мелкосерийных профилях.

ПИТАНИЕ:
Быстродействующие вертикальноскладные ворота с электромеханическим приводом. Для верхнего и нижнего приводных механизмов используется один мотор. Для безрельсовой модели необходимы 2 входных отверстия.

Питание: одна фаза, 230 В 50 Гц, размер мотора зависит от размера ворот и частоты операций.

Скорость открытия приблизительно 1 м/с в соответствии и EN 13241

ФУНКЦИИ КОНТРОЛЯ:
- кнопка пуска open - stop - close

- клавишный переключатель

- дополнительный клавишный переключатель в стойке ворот

- карточки контроля доступа ( swipe / proximity / magnetic )

- ручной трансмиттер open или оpen - stop - close с ресивером

- интерком и телефон

- петли индуктивности auto close – auto exit

- Induction loops – auto close – auto exit

ОПЦИИ ДЛЯ УВЕЛИЧЕНИЯ НАДЕЖНОСТИ:

- резиновые буферы безопасности присоединены к кромке ворот и нижней рельсе (стандарт для вертикальноскладных ворот)

- электронный луч между стойками ворот (стандарт для вертикальноскладных   ворот)

- светофор, красный/зеленый, 100 мм в диаметре присоединенный к стойке ворот – с внутренней/наружной стороны

Если пространство между стеной и полотнищем ворот меньше 500 мм, необходимо установить дополнительный фотографический луч, чтобы предотвратить инциденты.

ВНЕШНИЙ ВИД:
Ворота оцинкованы и покрыты пластиком. Возможны все цвета RAL .

УСТАНОВКА:
Вертикальноскладные ворота с верхним приводным механизмом и безрельсовым управлением: стойки ворот прикручиваются болтами к ровной бетонной поверхности с кабелепроводами для энергоснабжения.

Вертикальноскладные ворота с нижним приводом: максимум 200 мм в диаметре, предварительно сформированный желобок для узла привода по ширине проезжей части.

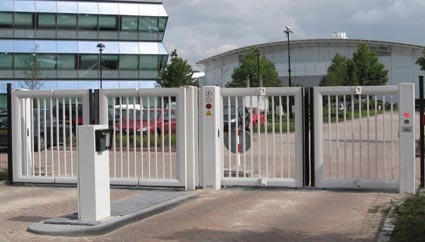

	Четырехстворчатые вертикальноскладные ворота с верхним приводом. Заполнение створок ворот – листовая сталь.
Четырехстворчатые вертикальноскладные ворота со специальным заполнением створок ворот подходят для парковок.
