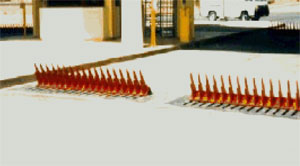

ИСПОЛЬЗОВАНИЕ:
Для предотвращения несанкционированного въезда транспортных средств таких как легковые автомобили и легкие грузовики.
Идеален для использования на парковках, где обычные шлагбаумы часто игнорируются.
РАЗМЕР:
Высота в поднятом виде 450 мм.
Угол поднятия шипов - 45 градусов.
Ширина – до 4 м.
Глубина погружения в грунт 738 мм.
КОНСТРУКЦИЯ:

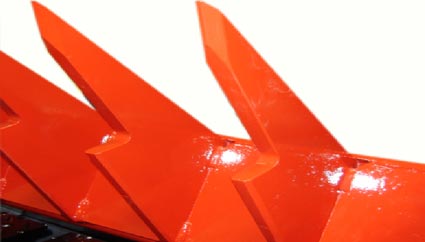

Шипы конусообразной формы вырезаются из стали толщиной 20 мм и устанавливаются на главную основу на расстоянии 163 мм (расстояние измеряется от центра шипов). Эта система устанавливается в изготовленный на заводе стальной корпус, который погружается в грунт. Корпус содержит каналы для кабелей, гидравлического шланга и, при необходимости, дренажа. Корпус накрыт решетчатой плитой толщиной 8 мм. Осевая нагрузка в опущенном состоянии - 20 тонн. При использовании гидравлической опции, электрогидравлический привод находится в отдельном корпусе. Возможно установление на нем красного/зеленого сигнала светофора.
Размер корпуса: высота – 1200 мм, ширина – 900 мм, глубина – 600 мм.
ПРИВОД:
Шипы поднимаются и опускаются электромеханическим или электрогидравлическим приводом. Размер мотора обычно 2,2 кВт для блокиратора шириной 4 м.
Скорость операции: от 4 до 6 секунд.
Не рекомендуется для использование в экстремальных условиях.
ПИТАНИЕ:
415-240 В AC 50 Гц, одна фаза.
Все электрическое управление размещается в шкафах электроавтоматики IP66. В случае перебоя в питании можно использовать ручной насос или помпу (в зависимости от типа мотора).
СИСТЕМА КОНТРОЛЯ:
PLC-контроль с встроенными функциями безопасности и ручным управлением, возможностью соединить все системы контроля доступом.
ВНЕШНИЙ ВИД:
Все оборудование грунтовано и покрашено надежной краской. Цвета: черный/красный; другие стандартные цвета RAL возможны по заказу
УСТАНОВКА:
Не нужно предварительно заливать углубление для блокиратора. Шиповой блокиратор устанавливается в заранее вырытую яму (с бетонной основой если необходимо). Скорректируйте высоту подставных ножек по уровню поверхности, добавьте кабелепроводы для кабелей, дренажа и, если надо, шланга (при использовании гидравлического привода), уплотните 1/3 бетона, залейте оставшимся бетоном.
|
