РАЗМЕР:
Ширина блокирующего сегмента - максимум 2 м, обеспечивает эффективную блокировку проезжей части шириной 3 м
Высота в поднятом состоянии 1 м.
Длина блокиратора 2.51 м.
КОНСТРУКЦИЯ:

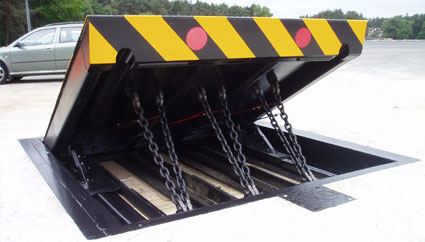

- Поднимающийся сегмент и рама опорной плиты сделаны из стали углового и коробчатого сечения и верхней рифленой пластины толщиной 10 мм с нагрузкой на ось до 30 тонн,
- Дополнительная коробка для поддерживания ножек с целью распределения ударной нагрузки на окружающий фундамент
- Высоко-эластичные цепи, предназначенные для тяжелого режима работы.
- Электрогидравлический привод находится в отдельном корпусе. Размер корпуса: ширина - 940 мм, глубина - 620 мм, высота - 1.30 м.
ПРИВОД:
Блокирующая плита поднимается и опускается с помощью гидравлического привода. Помпа, клапанная коробка и центральный пункт управления находятся в, закрываемом на ключ отдельном корпусе, который располагается не дальше чем 15 м от блокиратора.
В корпусе также может находиться аккумулятор (смотри опции). Обычная скорость операции 6 сек для поднимания и опускания. Скоростной привод (при необходимости): скорость операции 1сек.
Ручная помпа для использования в случае перебоя в электроснабжении – стандарт для данной модели.
ПИТАНИЕ:
415В три фазы частотой
AC-50 Гц, 20 амп.
Размер двигателя 3 K Ватт.
СИСТЕМЫ КОНТРОЛЯ:
Новейшая версия PLC контроля со встроенными функциями безопасности и ручным управлением, возможностью соединить все пункты доступа и автоматизированные системы, систему противопожарной безопасности и другие системы контроля доступа.
ДОПОЛНИТЕЛЬНОЕ ВИЗУАЛЬНОЕ И ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ:
-Указатель «Стоп/Вход воспрещен», прикрепленный на отдельной стойке или к узлу привода.
-Светофор, красный/зеленый, 100 мм в диаметре в черном корпусе, установленный над узлом привода или на отдельной стойке – односторонний или двухсторонний.
-Мигающий желтый предупредительный сигнал
-Погруженные в грунт петли индуктивности.
-Никакие автоматические функции подъема/понижения визуально не связаны с блокираторами повышенной степени безопасности.
-Дополнительная помпа и гидравлические агрегаты отопления RAM для использования в очень холодном климате
-Складывающееся защитное ограждение для закрытия задней и боковых секций блокиратора в поднятом положении
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ КОНТРОЛЯ:
• (Кнопка пульта управления - стандарт)
• -Взаимосвязь между внешними и внутренними контрольными барьерами
• -Ворота, болларды и блокираторы – для большей безопасности и создания области контроля
• -Погруженные в грунт петли индуктивности
• Возможность переключения на управление с помощью ключа или из пульта управления, находящегося на расстоянии
• -Карточки контроля доступа (магнитные/swipe/proximity)
• -Программируемый пульт управления
• -Переговорное устройство (intercom) и пульт управления – возможны два уровня контроля: для легковых автомобилей и для грузовиков.
ВНЕШНИЙ ВИД:
Все оборудование оцинковано в соответствии с британским стандартом EN ISO 1461, потом блокиратор грунтован и окрашен в черный и желтый цвет, корпус пульта управления грунтован и окрашен в серый цвет. Возможны другие цвета RAL.
УСТАНОВКА ОБОРУДОВАНИЯ:

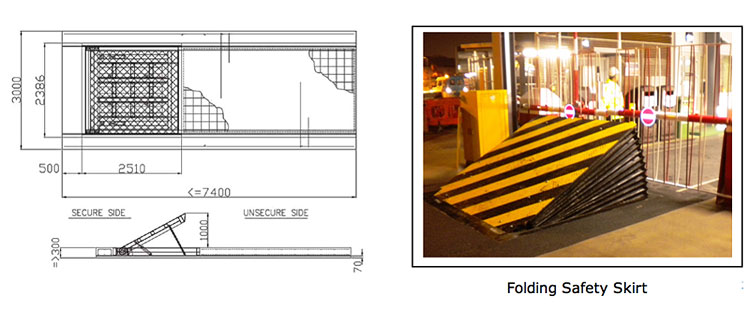

Для установки блокиратора с мелким погружением в грунт требуется армированный фундамент для распределения ударной нагрузки. Глубина - 300 мм, ширина – 3 м, длина – примерно 7.4 м. Эти параметры могут изменяться в соответствии с условиями на объекте. Дренаж требуется во всех случаях.
|
